Voor woningen met een groot verbruik: warmtepomp, twee auto’s, een flinke zonne-installatie. Modules van 5,12 kWh staan zonder kabels op elkaar; wie meer nodig heeft, zet clusters naast elkaar.

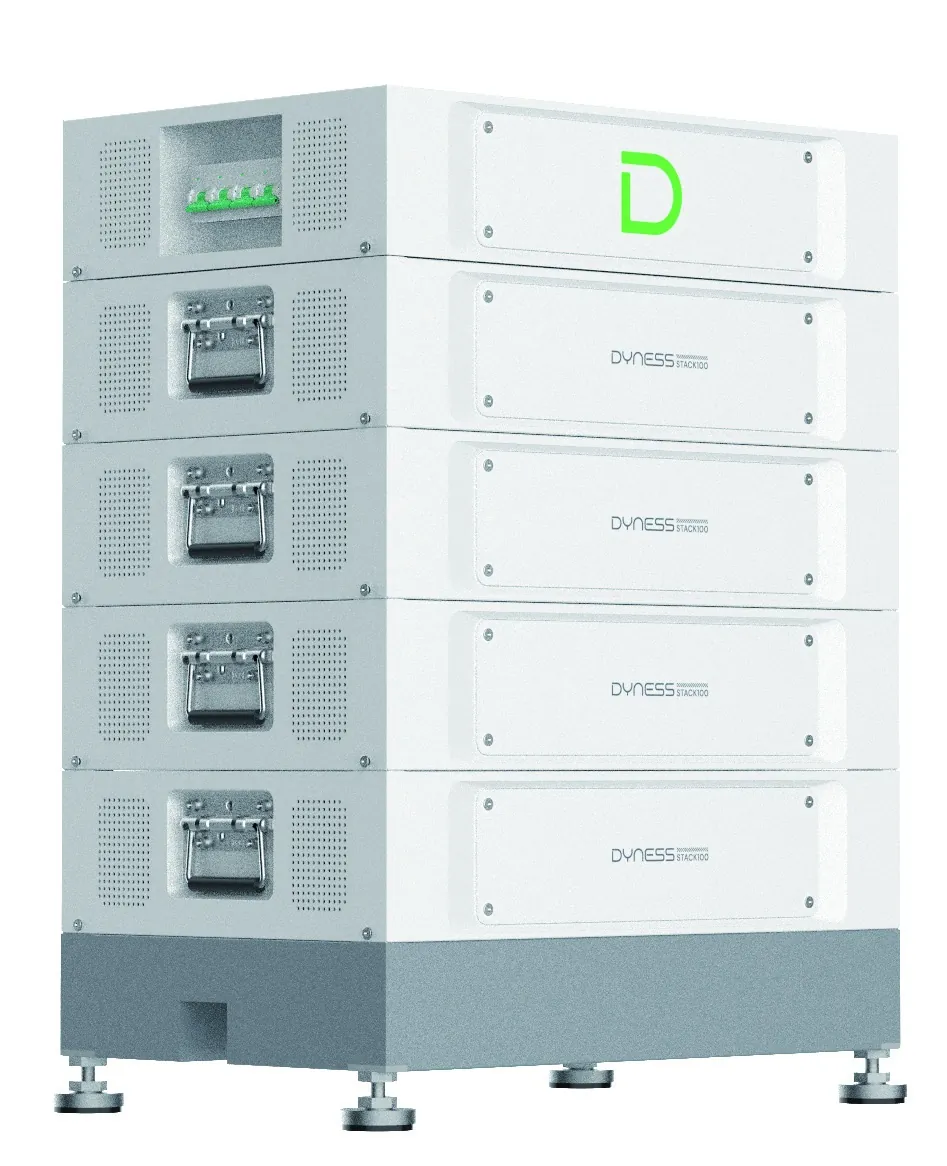

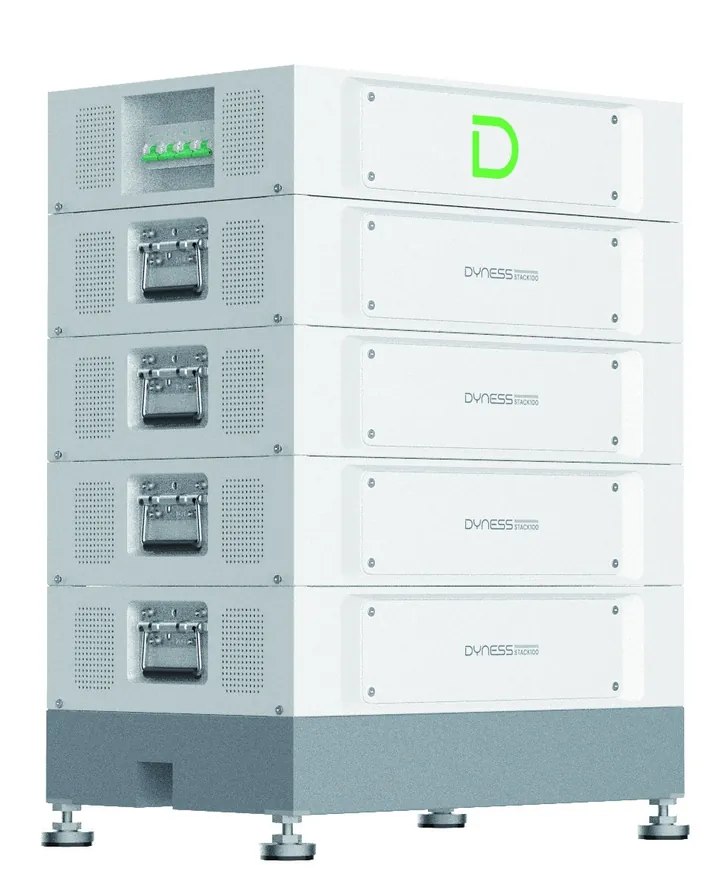

De Dyness STACK100 is een hoogspanningsbatterij die u opbouwt uit losse modules van 5,12 kWh (4,864 kWh bruikbaar). Bovenop staat de besturingsmodule (BDU). Volgens de datasheet gaan er 3 tot 15 modules in één cluster: dat is 15,36 tot 76,8 kWh. Tot twaalf clusters kunnen parallel werken.

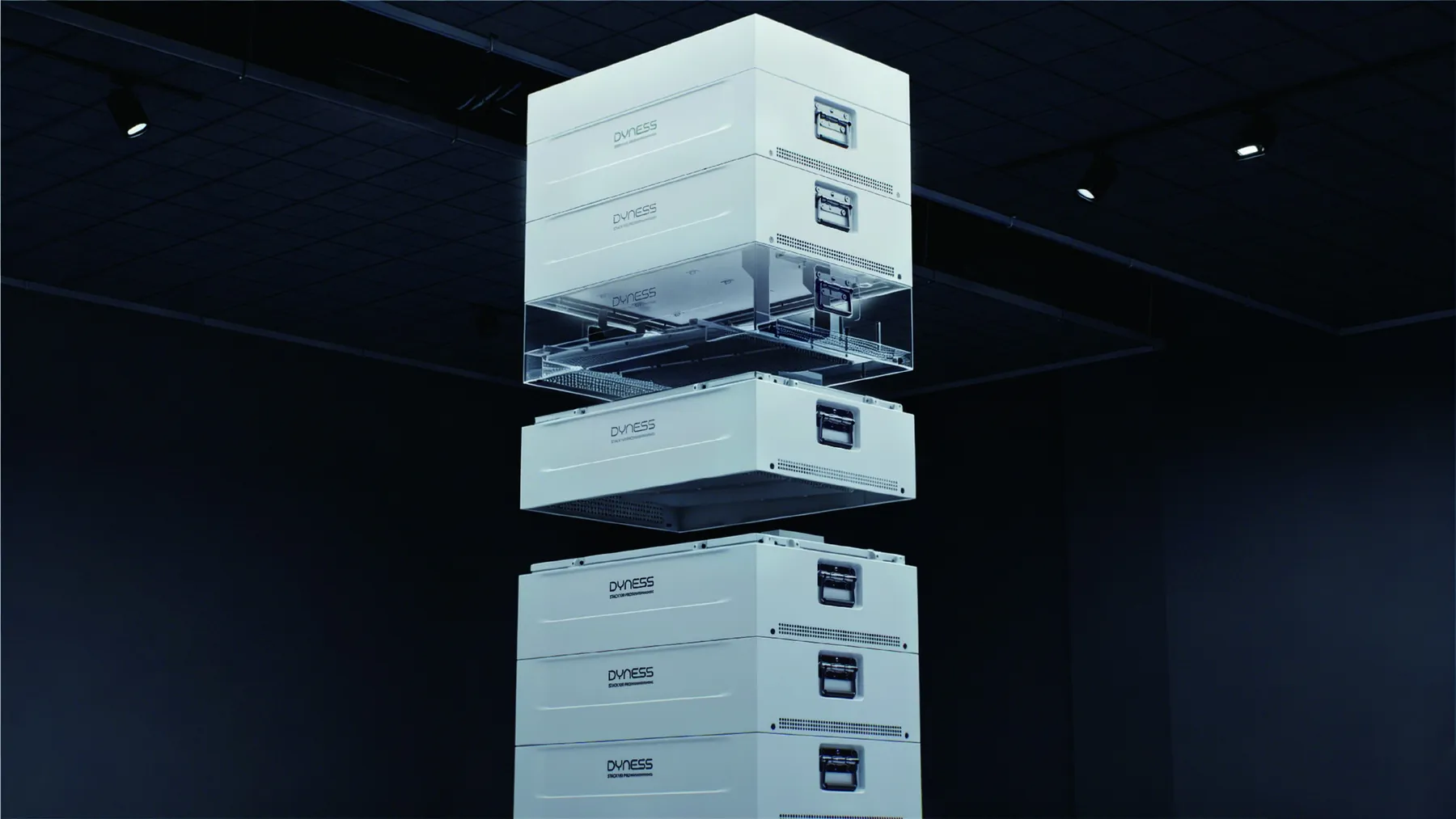

De modules klikken zonder losse bedrading op elkaar. Dat maakt de installatie overzichtelijk en uitbreiden later eenvoudig: er komt gewoon een module bij. Elke module heeft een ingebouwde aerosolblusser.
De STACK100 werkt met een hybride omvormer van een ander merk. Wij combineren hem meestal met een Solis S6-EH3P 3-fase omvormer. Bij grote clusters letten wij op de batterijspanning: de omvormer moet die aankunnen.
Let op de plek: de STACK100 is IP20 en heeft geforceerde luchtkoeling. Hij hoort dus binnen, in een droge technische ruimte, berging of garage, en is niet geruisloos. Voor buiten is de Tower Pro (IP55) de betere keuze.
De STACK100 laadt slim op de uurprijzen van een dynamisch contract (EPEX). Onbalanshandel beloven wij bij Dyness niet.
Begin met drie modules en zet er later één bij als de warmtepomp of tweede auto komt. Zo betaalt u nu niet voor capaciteit die u pas later nodig heeft.
Een cluster is 59 cm breed en 39 cm diep. Vijftien modules hoog is 76,8 kWh op een halve vierkante meter.
Dyness noemt compatibiliteit met onder meer Solis, GoodWe, Growatt en Kostal. Wij kiezen de omvormer die past bij uw aansluiting en zonnepanelen.

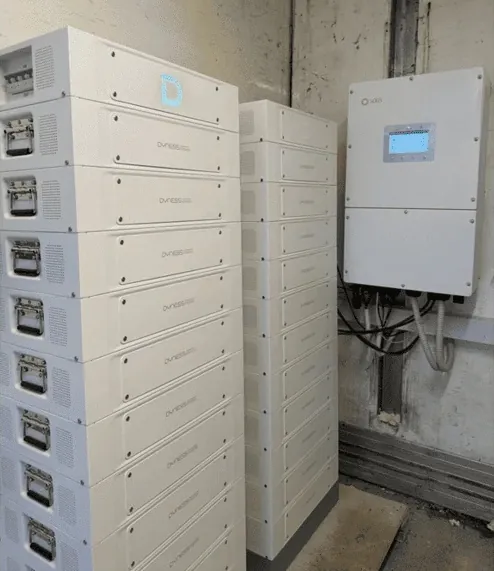

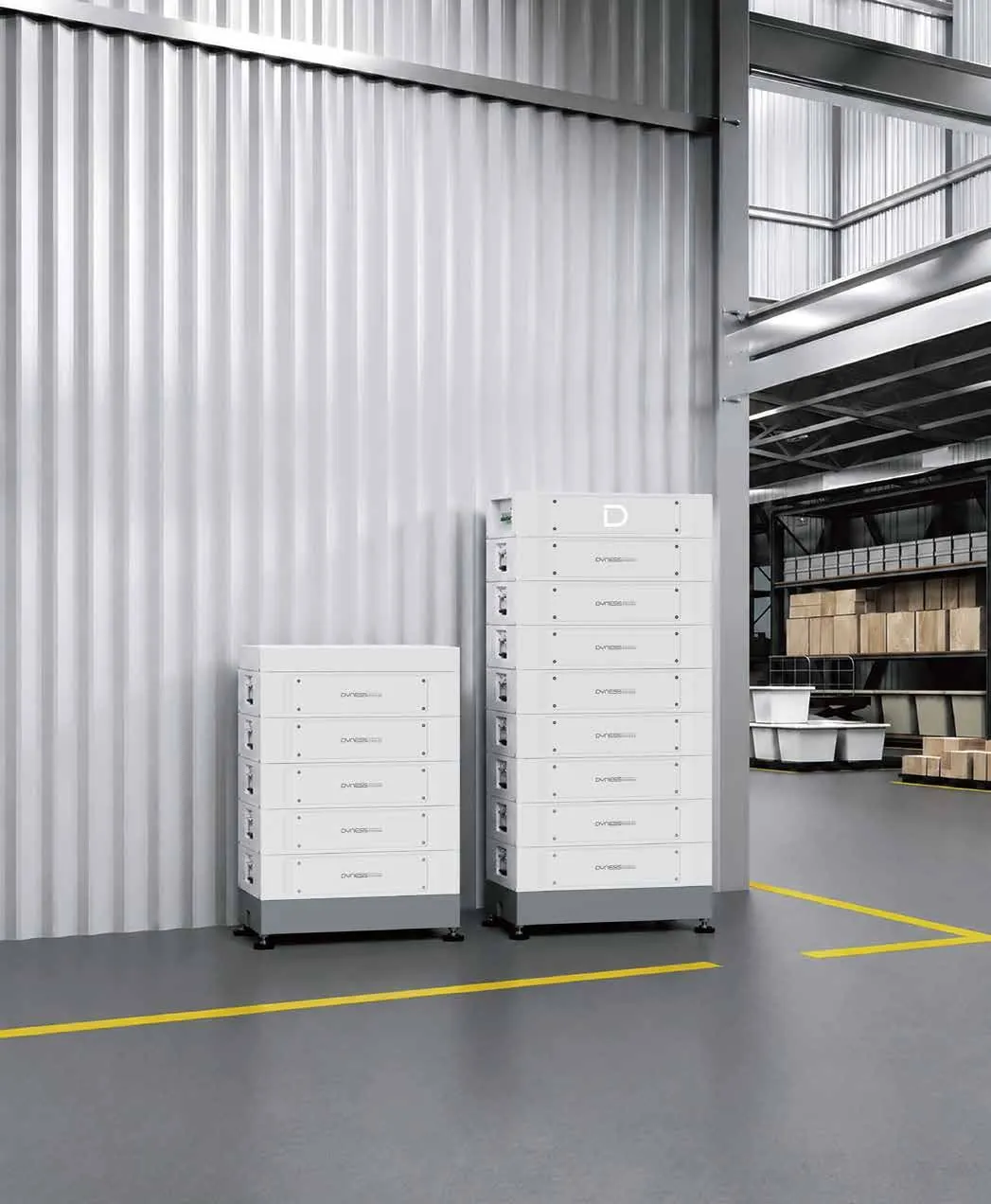

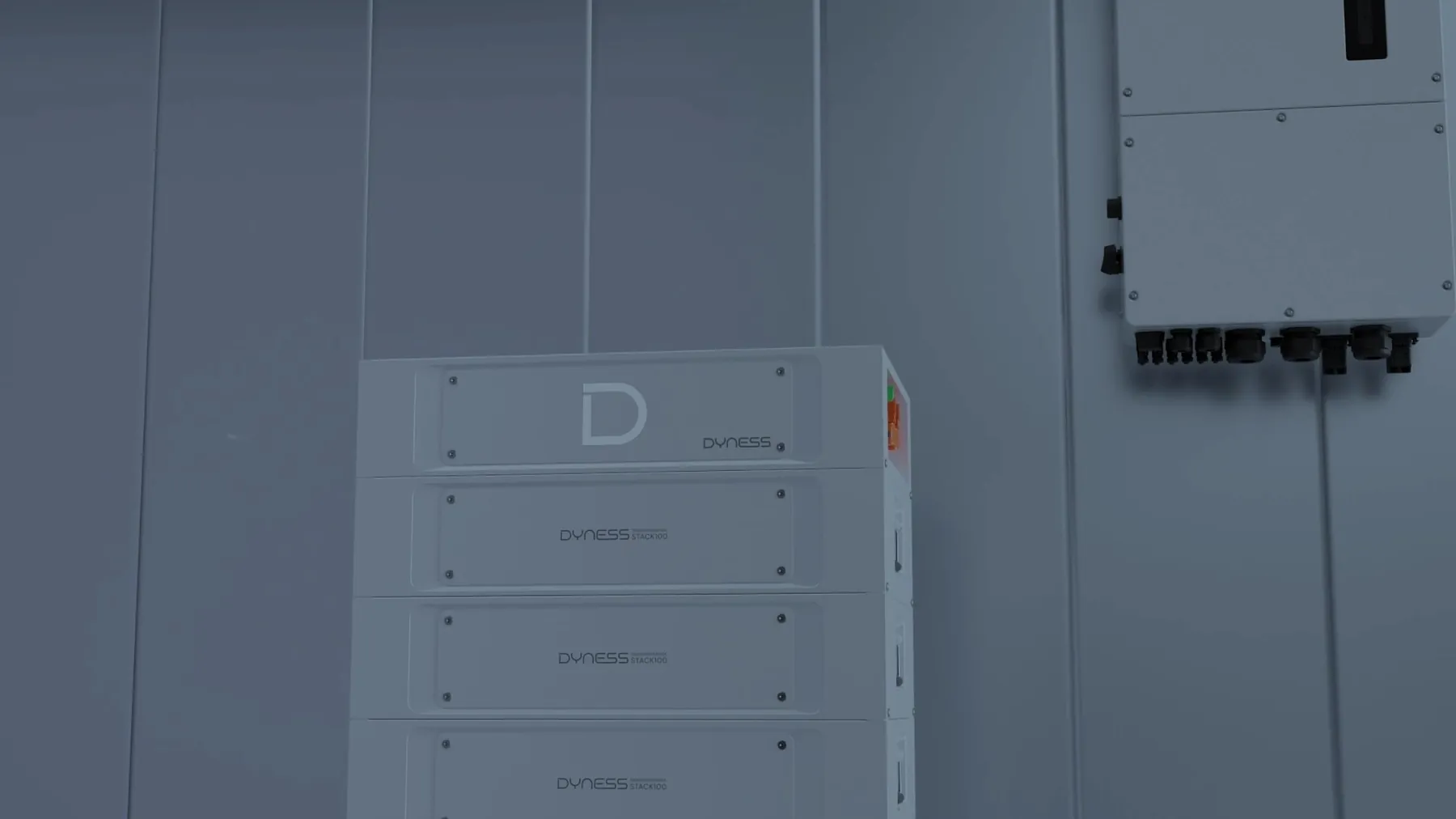

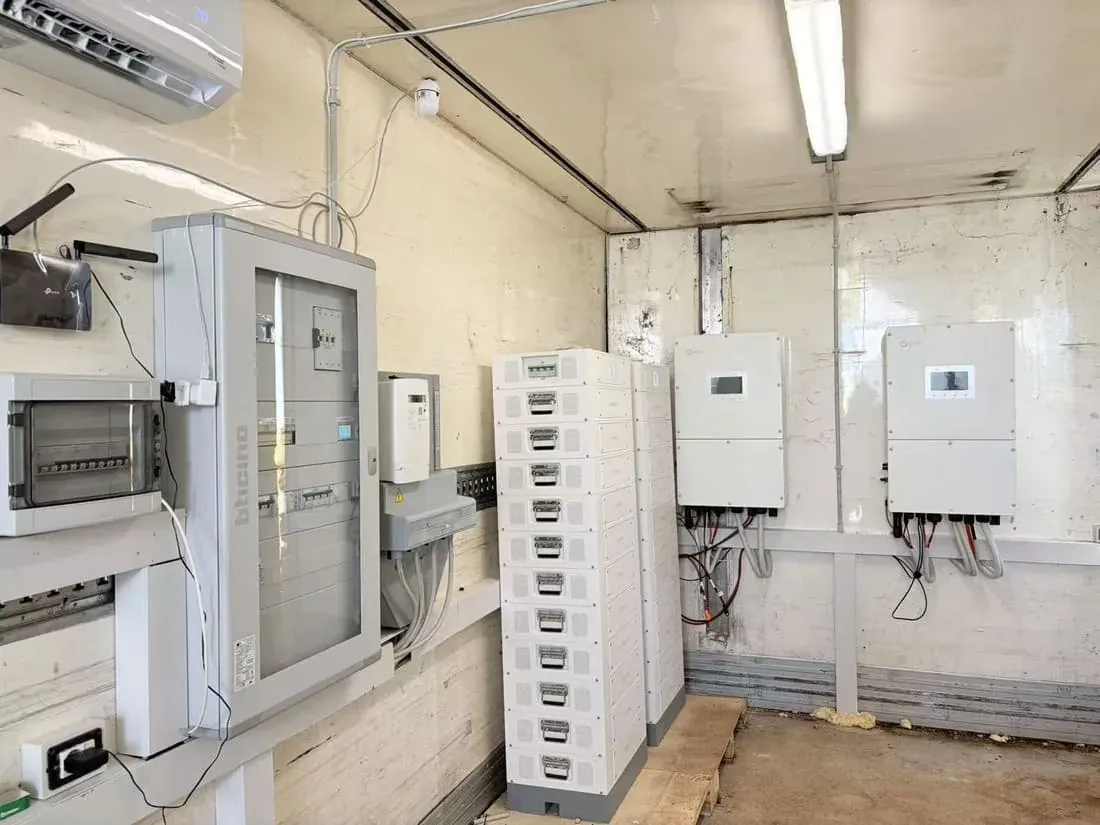

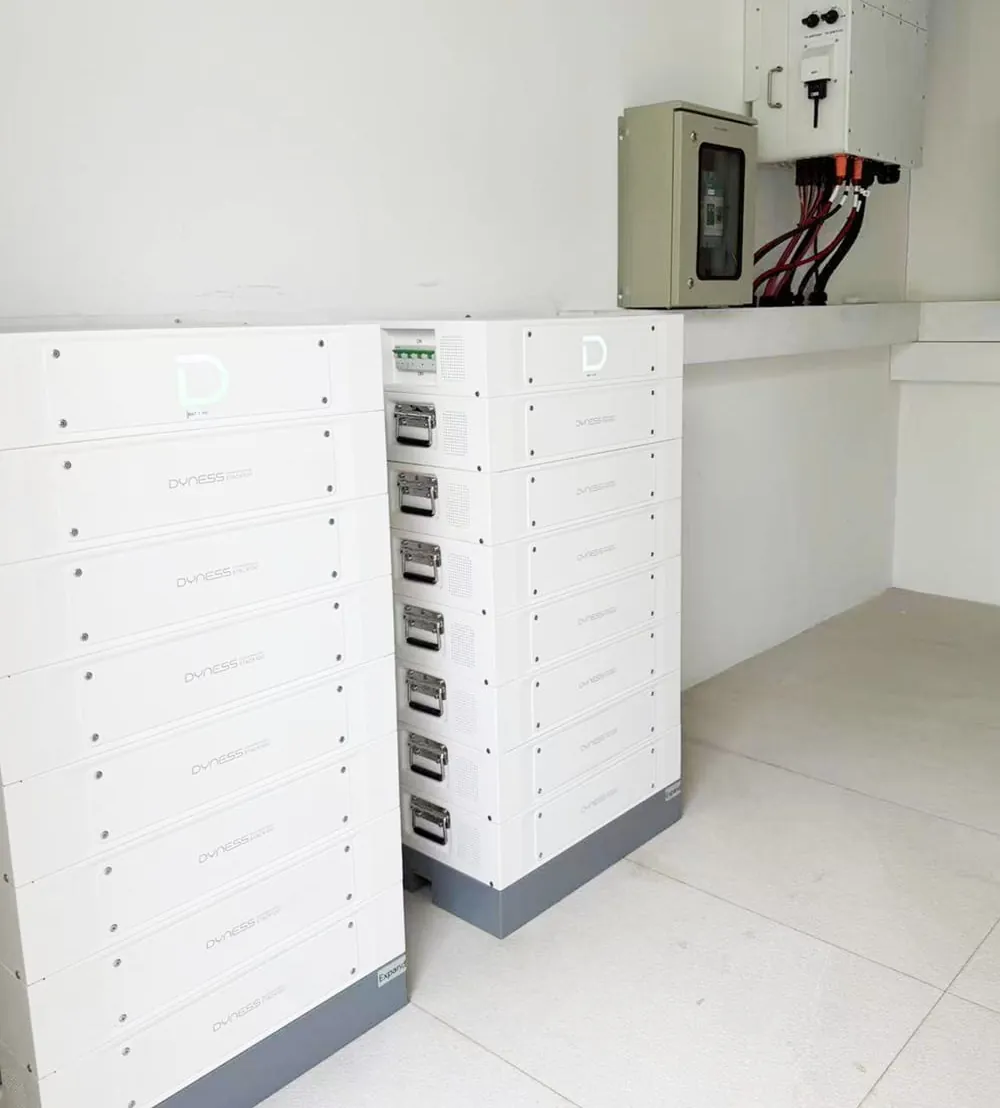

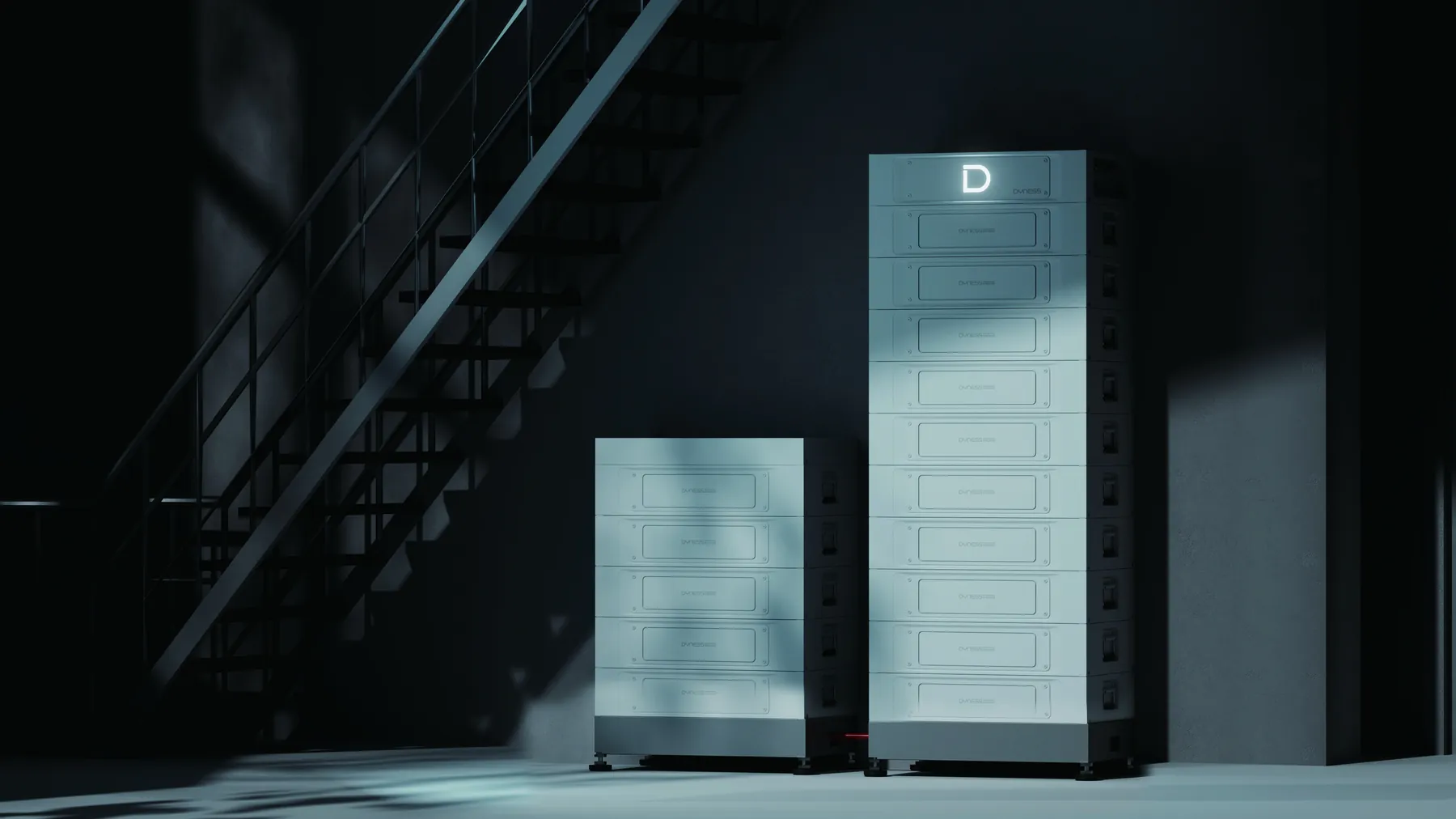

Installatie- en productfoto's van de Dyness STACK100. Klik op een foto om hem groot te bekijken.
Overgenomen uit de officiële datasheet, per uitvoering. Niets afgerond of weggelaten.
| Specificatie | STACK100 |
|---|---|
| Specification | |
| Battery Type | LiFePO₄ (LFP) |
| Nominal Battery Energy | 5.12 kWh |
| Usable Battery Energy | 4.864 kWh |
| Nominal Capacity | 100 Ah |
| Nominal Voltage | 51.2 V |
| Module Number per Cluster | 3~15 Pcs |
| Operating Voltage | 134.4 V~864 V |
| System Energy Range | 15.36 kWh~76.8 kWh |
| Recommended Charge & Discharge C Rate [C (A)] | 0.5C (50A) |
| Max. Charge & Discharge C Rate [C (A)] | 1C (100A) |
| Peak Discharge Current (25°C) | 125 A, 2 min |
| Recommended Charge & Discharge Power | 2.56 kW |
| Max. Charge & Discharge Power | 5.12 kW |
| Depth of Discharge(DOD) | 95% |
| Charge Temp. Range | 0°C~55°C/-20°C~55°C (optional) |
| Discharge Temp. Range | -20°C~55°C |
| Net Weight (kg)[1] | 22+47*n |
| Single Cluster Dimension (W/D/H)[2] [mm] | 590/390/233+133*n |
| Protection Level | IP20 |
| Communication | CAN/RS485 |
| Cycle Life[3] | ≥8000 Cycles |
| User Interface | WIFI+APP |
| Safety Protection | Built-in aerosol fire extinguisher |
| Cooling Method | Forced wind cooling |
| Installation | Cable-free stacking |
| Expansion | Up to 12 clusters in parallel |
| Warranty Period[4] | 10 Years |
| Battery Module Name | S51100 |
| Certification & Safety Standard | CE-EMC/CE-RED/IEC62619/63056/62477/62040/UN38.3/VED2510/CEI 0-21/CEI 0-16 |
| Compatible Inverters | KOSTAL/Ingeteam/Solis/GoodWe/Growatt/Solplanet/SAJ/Deye/Hoymiles/Solinteg etc. |
| Module (BDU) | |
| Module | SBDU100 |
| Operating Voltage | 134.4 V~864 V |
| Maximum Continuous Current | 100A |
| Dimension (W/D/H) | 590/390/133 mm |
| Weight | 15.3 kg |
| Protection Level | IP20 |
| Specificatie | 5K2 | 6K2 | 8K2 | 10K2 | 3K-EU | 4K-EU | 5K-EU | 6K-EU | 8K-EU | 10K-EU |
|---|---|---|---|---|---|---|---|---|---|---|
| Inverter – Input DC (PV side) | ||||||||||
| Recommended max. PV array size | 10 kW | 12 kW | 16 kW | 20 kW | 6 kW | 8 kW | 10 kW | 12 kW | 16 kW | 20 kW |
| Max. usable PV input power | 8 kW | 9.6 kW | 12.8 kW | 16 kW | 4.8 kW | 6.4 kW | 8 kW | 9.6 kW | 12.8 kW | 16 kW |
| Max. input voltage | 1000 V | |||||||||
| Rated voltage | 600 V | |||||||||
| Start-up voltage | 160 V | |||||||||
| MPPT voltage range | 200 - 850 V | |||||||||
| Max. input current | 16 A / 16 A | 16 A / 16 A | 16 A / 16 A | 16 A / 16 A | 16 A / 16 A | 16 A / 16 A | 16 A / 16 A / 16 A | 16 A / 16 A / 16 A | 4 × 16 A | 4 × 16 A |
| Max. short circuit current | 24 A / 24 A | 24 A / 24 A | 24 A / 24 A | 24 A / 24 A | 24 A / 24 A | 24 A / 24 A | 24 A / 24 A / 24 A | 24 A / 24 A / 24 A | 4 × 24 A | 4 × 24 A |
| MPPT number / Max. input strings number | 2 / 2 | 2 / 2 | 2 / 2 | 2 / 2 | 2 / 2 | 2 / 2 | 3 / 3 | 3 / 3 | 4 / 4 | 4 / 4 |
| Inverter – Battery | ||||||||||
| Battery type | Li-ion | |||||||||
| Battery voltage range | 120 - 600 V ① | |||||||||
| Max. charge / discharge power | 5 kW | 6 kW | 8 kW | 10 kW | 3 kW | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW |
| Max. charge / discharge current | 25 A | 25 A | 50 A | 50 A | 25 A | 25 A | 25 A | 25 A | 50 A | 50 A |
| Communication | CAN / RS485 | |||||||||
| Inverter – Output AC (Grid side) | ||||||||||
| Rated output power | 5 kW | 6 kW | 8 kW | 10 kW | 3 kW | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW |
| Max. apparent output power | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 3 kVA | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA |
| Rated grid voltage | 3/N/PE, 380 V / 400 V | |||||||||
| Rated grid frequency | 50 Hz / 60 Hz | |||||||||
| Rated grid output current | 7.6 A / 7.2 A | 9.1 A / 8.7 A | 12.2 A / 11.5 A | 15.2 A / 14.4 A | 4.6 A / 4.3 A | 6.1 A / 5.8 A | 7.6 A / 7.2 A | 9.1 A / 8.7 A | 12.2 A / 11.5 A | 15.2 A / 14.4 A |
| Max. output current | 7.6 A / 7.2 A | 9.1 A / 8.7 A | 12.2 A / 11.5 A | 15.2 A / 14.4 A | 4.6 A / 4.3 A | 6.1 A / 5.8 A | 7.6 A / 7.2 A | 9.1 A / 8.7 A | 12.2 A / 11.5 A | 15.2 A / 14.4 A |
| Power factor | > 0.99 (0.8 leading - 0.8 lagging) | |||||||||
| THDi | < 3% | |||||||||
| Inverter – Input AC (Grid side) | ||||||||||
| Input voltage range | 304 - 437 V / 320 - 460 V | |||||||||
| Max. input current | 11.4 A / 10.9 A | 13.6 A / 13.0 A | 18.2 A / 17.4 A | 22.7 A / 21.7 A | 6.8 A / 6.5 A | 9.1 A / 8.7 A | 11.4 A / 10.9 A | 13.6 A / 13.0 A | 18.2 A / 17.4 A | 22.7 A / 21.7 A |
| Rated grid frequency | 50 Hz / 60 Hz | |||||||||
| Frequency range | 45 - 55 Hz / 55 - 65 Hz | |||||||||
| Inverter – Output AC (Back-up) | ||||||||||
| Rated output power | 5 kW | 6 kW | 8 kW | 10 kW | 3 kW | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW |
| Max. apparent output power | 1.6 times of rated power, 60 s | |||||||||
| Back-up switch time | < 10 ms | |||||||||
| Rated output voltage | 3/N/PE, 380 V / 400 V | |||||||||
| Rated frequency | 50 Hz / 60 Hz | |||||||||
| Rated output current | 7.6 A / 7.2 A | 9.1 A / 8.7 A | 12.2 A / 11.5 A | 15.2 A / 14.4 A | 4.6 A / 4.3 A | 6.1 A / 5.8 A | 7.6 A / 7.2 A | 9.1 A / 8.7 A | 12.2 A / 11.5 A | 15.2 A / 14.4 A |
| THDv (@linear load) | < 2% | |||||||||
| Inverter – Efficiency | ||||||||||
| Max. efficiency | 96.50% | 97.00% | 97.50% | 97.90% | 95.50% | 96.00% | 96.50% | 97.00% | 97.50% | 97.90% |
| EU efficiency | 96.77% | 97.10% | 97.41% | 97.51% | 95.51% | 96.03% | 96.77% | 97.10% | 97.41% | 97.51% |
| BAT charged by PV max. efficiency | 98.37% | 98.45% | 98.22% | 98.31% | 95.96% | 96.57% | 98.37% | 98.45% | 98.22% | 98.31% |
| BAT charged / discharged to AC max. efficiency | 97.32% | 97.34% | 97.50% | 97.50% | 97.04% | 97.29% | 97.32% | 97.34% | 97.50% | 97.50% |
| Inverter – Protection | ||||||||||
| Anti-islanding protection | Yes | |||||||||
| Output over current protection | Yes | |||||||||
| Short circuit protection | Yes | |||||||||
| Surge protection | / | / | / | / | DC Type II / AC Type II (optional) | DC Type II / AC Type II (optional) | DC Type II / AC Type II (optional) | DC Type II / AC Type II (optional) | DC Type II / AC Type II (optional) | DC Type II / AC Type II (optional) |
| Integrated AFCI 2.0 | Optional | |||||||||
| Integrated DC switch | Yes | |||||||||
| DC reverse-polarity protection | Yes | |||||||||
| PV over voltage protection | Yes | |||||||||
| Battery reverse protection | Yes | |||||||||
| Inverter – General Data | ||||||||||
| Max. allowable phase imbalance (grid & back-up) | 100% | |||||||||
| Max. power per phase (grid & back-up) | 50% rated power | |||||||||
| Dimensions (W × H × D) | 600 × 500 × 210 mm | 600 × 500 × 210 mm | 600 × 500 × 230 mm | 600 × 500 × 230 mm | 600 × 500 × 210 mm | 600 × 500 × 210 mm | 600 × 500 × 210 mm | 600 × 500 × 210 mm | 600 × 500 × 230 mm | 600 × 500 × 230 mm |
| Weight | 27.6 kg | 27.6 kg | 30.2 kg | 30.2 kg | 26.4 kg | 26.4 kg | 27.6 kg | 27.6 kg | 30.2 kg | 30.2 kg |
| Topology | Transformerless | |||||||||
| Self-consumption (night) | < 25 W | |||||||||
| Operating ambient temperature range | -25 ~ +60°C | |||||||||
| Relative humidity | 0 - 100% | |||||||||
| Ingress protection | IP66 | |||||||||
| Noise emission (typical) | < 46.9 dB(A) | |||||||||
| Cooling concept | Natural cooling | |||||||||
| Max. operation altitude | 4000 m | |||||||||
| Grid connection standard | G98 or G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA, EK18 | |||||||||
| Safety / EMC standard | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 | |||||||||
| Inverter – Features | ||||||||||
| PV connection | MC4 connector | |||||||||
| Battery connection | Quick connection plug | |||||||||
| AC connection | Quick connection plug | |||||||||
| Display | LED indicator & Bluetooth + APP | |||||||||
| Communication | CAN, RS485, Optional: Wi-Fi, Cellular, LAN | |||||||||
"n" is het aantal modules. Let op: de Solis S6-EH3P(3-10)K-H accepteert volgens de voetnoot een batterijspanning tot 700 V; een volle STACK100-cluster gaat tot 864 V. Bij grote clusters kiezen wij daarom een passende omvormer. Waarden zoals opgegeven door de fabrikant; bij verschil geldt de actuele datasheet.
Het complete productblad als PDF, handig om naast de offerte te leggen of door te sturen.

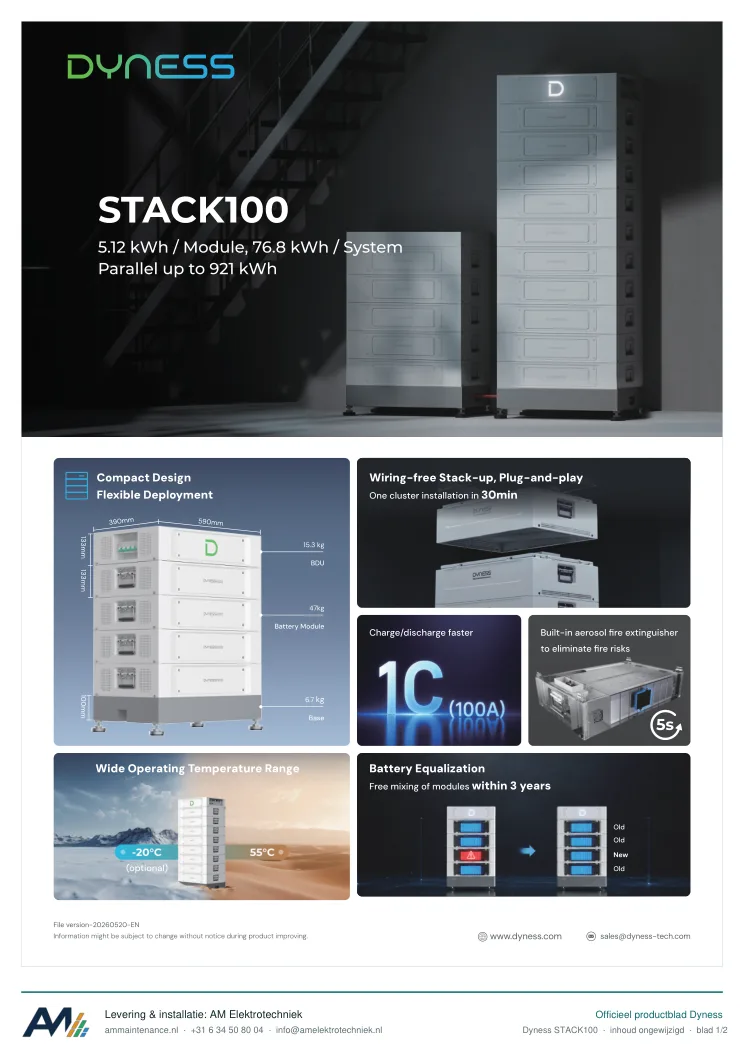

Het officiële productblad van Dyness, met alle technische gegevens. Wij hebben er alleen onze contactgegevens onder gezet; de inhoud is niet aangepast.
Download datasheet ↓ Bekijk online
Het officiële productblad van de Solis S6-EH3P-hybride omvormer (Nederlandse versie). Wij hebben er alleen onze contactgegevens onder gezet; de inhoud is niet aangepast.
Download datasheet ↓ Bekijk onlineEén cluster bevat volgens de datasheet 3 tot 15 modules van 5,12 kWh: 15,36 tot 76,8 kWh. Tot twaalf clusters kunnen parallel. Voor een woning is één cluster bijna altijd genoeg.
Nee. De STACK100 is IP20 en heeft geforceerde luchtkoeling. Hij hoort in een droge ruimte binnen. Wilt u de batterij buiten, dan adviseren wij de Tower Pro (IP55).
Dyness geeft ten minste 8.000 cycli op (0,2C, 25 °C, 95% ontlaaddiepte, tot 70% restcapaciteit) en 10 jaar garantie volgens de Dyness-garantiebrief.
Wij plaatsen de STACK100 met een 3-fase hybride omvormer. Bij een 1-fase aansluiting adviseren wij meestal de PowerBrick Plus.
De prijs hangt af van het aantal modules en de omvormer. Na een gratis schouw krijgt u een vaste prijs, exclusief btw en inclusief installatie.
Dat hangt af van uw verbruik, hoeveel zonnestroom u nu teruglevert en of er een warmtepomp of elektrische auto is of komt. Bij het gratis adviesgesprek rekenen wij dat met uw eigen cijfers uit. Een te grote batterij kost geld zonder iets op te leveren, dus wij adviseren liever de maat die past.
Vaak wel, als u de batterij inzet om op een dynamisch contract slim in te kopen en terug te leveren. De aanvraag kunt u volledig laten regelen door onze partner De Centrale. Op onze uitlegpagina leest u hoe het werkt. Onze prijzen op de site zijn exclusief btw.
De fabrieksgarantie staat bij de vragen hierboven en in de garantievoorwaarden van de fabrikant. Daarnaast geeft AM Elektrotechniek drie jaar garantie op de installatie.
Wij leveren, plaatsen en sluiten aan met eigen monteurs, en blijven daarna op afstand meekijken.
Wij kijken naar uw verbruik, uw zonnepanelen en uw aansluiting en adviseren welke batterij en welke maat past. Merkonafhankelijk.
Een monteur bekijkt de meterkast en de plek voor de batterij. Daarna krijgt u een vaste prijs, inclusief installatie.
Eigen monteurs plaatsen de batterij en sluiten alles NEN 1010-conform aan op uw meterkast, omvormer en zonnepanelen.
Wij zetten de app voor u klaar, leggen uit hoe het werkt en kijken op afstand mee of alles goed draait.
Wij installeren meerdere batterijmerken en adviseren eerlijk welk systeem het beste bij uw situatie en budget past.
Wij nemen binnen 24 uur contact op. Na een gratis schouw krijgt u een vaste prijs, inclusief installatie.
